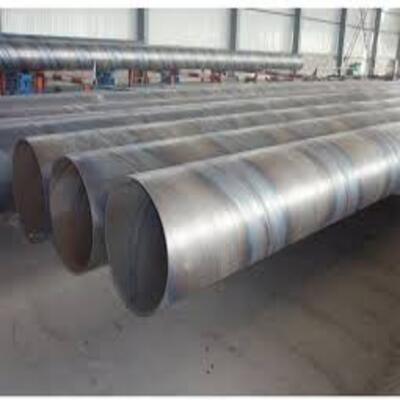

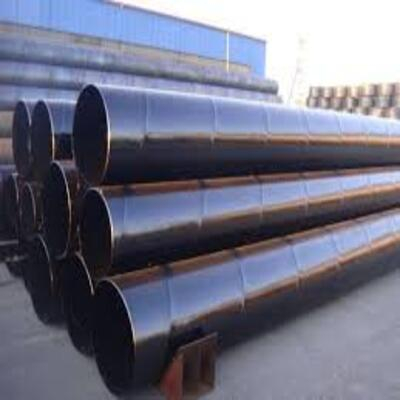

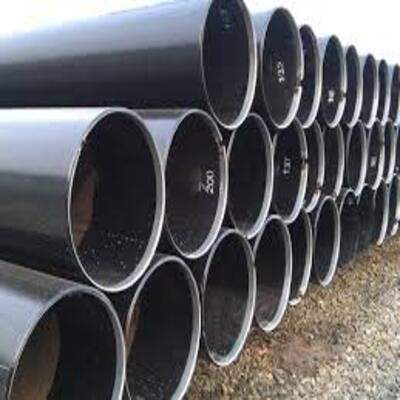

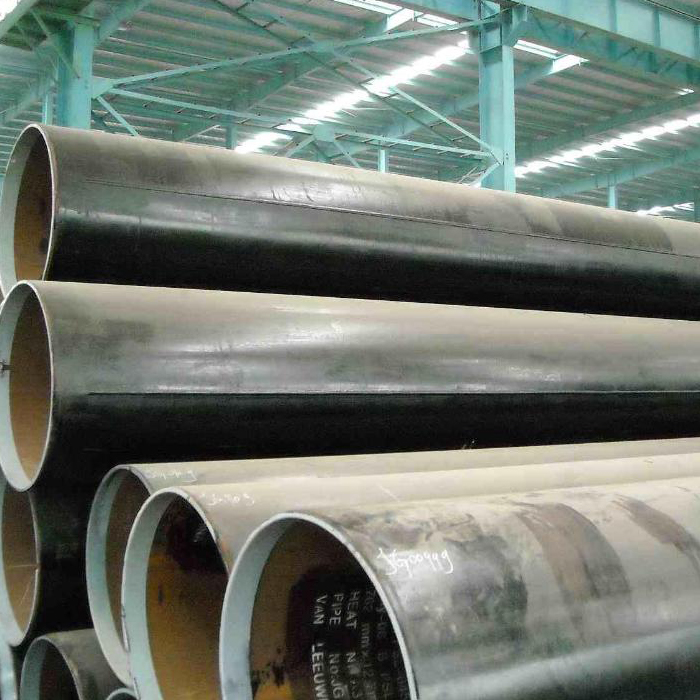

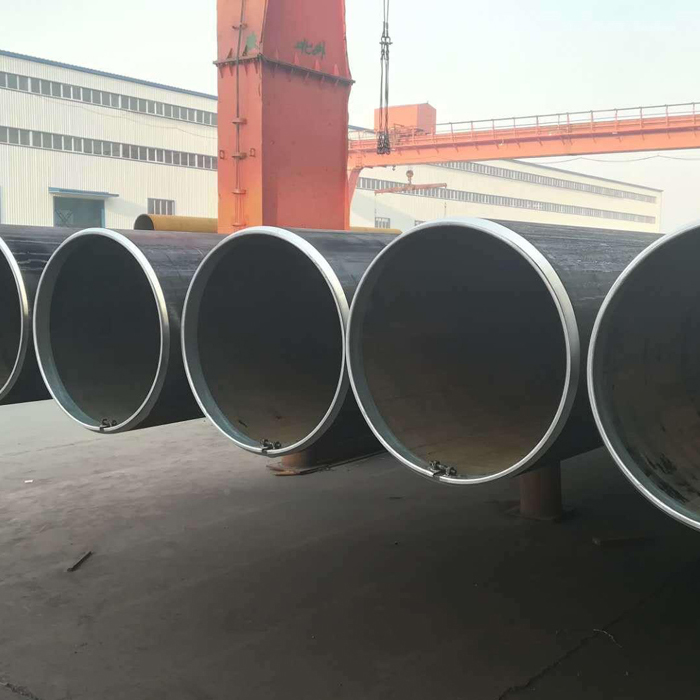

أنابيب ASTM A139

ما هو أنبوب ASTM A-139؟

تغطي هذه المواصفة خمس درجات من الأنابيب الفولاذية الملحومة بالانصهار الكهربائي (القوس) المستقيمة أو اللولبية من 4 بوصات إلى 92 بوصة شاملة مع سمك جدار يصل إلى 1 بوصة شاملة. يمكن توفير الأنابيب ذات الأبعاد الأخرى يتوافق هذا الأنبوب مع جميع المتطلبات الأخرى لهذه المواصفات ودرجات الفولاذ للأنابيب المصنعة. الأنبوب مخصص لنقل السائل أو الغاز أو البخار.

مواصفات المنتج لأنابيب ASTM A139

الخصائص الميكانيكية الدقيقة
درجة الفولاذ	قوة الشد، دقيقة	قوة الخضوع، مين كسي	استطالة في 2 بوصة
	كسي (ميغاباسكال)	(ميجا باسكال)	(50 ملم)% دقيقة
أ-139 الصف أ	48 ( 330 )	30 ( 205 )	( 5/16 / 7.9 ملم ) 35%

أ-139 درجة ب	60 ( 415 )	35 ( 240 )	( 5/16 / 7.9 ملم ) 30%

أ-139 درجة ج	60 ( 415 )	42 ( 290 )	( 5/16 / 7.9 ملم ) 25%

أ-139 الصف د	60 ( 415 )	46 ( 315 )	( 5/16 / 7.9 ملم ) 23%

أ-139 الصف هـ	66 ( 455 )	52 ( 360 )	( 5/16 / 7.9 ملم ) 22%

التركيب الكيميائي لأنابيب ASTM A139

	C	من	P	S
الصف أ:	0.25	1	0.035	0.035
الصف ب:	0.26	1	0.035	0.035
الصف ج:	0.28	1.2	0.035	0.035
الصف د:	0.3	1.3	0.035	0.035
الصف ه:	0.3	1.4	0.035	0.035

تصنيف الضغط لأنابيب ASTM A139

حجم الأنبوب الاسمي		القطر الخارجي		سمك الجدار		وزن الأنبوب الأسود				ضغط الاختبار
حجم الأنبوب الاسمي		معيار		معيار		أنابيب نهاية عادية				ضغط الاختبار
بوصة	مم	بوصة	مم	بوصة	مم	كجم/مترو	طن متري/طن	رطل/قدم	قدم/طن	رطل لكل بوصة مربعة	الجيش الشعبي الكوري
3/4	20	1.05	26.7	0.083*	2.11	1.28	781	0.86	2562	700	4830
1	25	1.315	33.4	0.109*	2.77	2.09	478	1.41	1568	700	4830
1.1/4	32	1.66	42.2	0.109*	2.77	2.69	372	1.81	1221	1000	6890
1.1/2	40	1.9	48.3	0.109*	2.77	3.11	322	2.09	1056	1000	6890
2	50	2.375	60.3	0.109*	2.77	3.93	254	2.64	833	1000	6890
2.1/2	65	2.875	73	0.120*	3.05	5.26	190	3.53	623	1000	6890
3	80	3.5	88.9	0.120*	3.05	6.46	155	4.34	509	1000	6890
3.1/2	90	4	101.6	0.120*	3.05	7.41	135	4.98	443	1200	8270
4	100	4.5	114.3	0.120*	3.05	8.37	119	5.62	390	1200	8270
5	125	5.563	141.3	0.134*	3.4	11.58	86	7.78	283	1200	8270
6	150	6.625	168.3	0.134*	3.4	13.85	72	9.3	237	1000	6890
8	200	8.625	219.1	0.188**	4.78	25.26	40	16.96	130	800	5520

حجم المنتج لأنابيب ASTM A139

مقاسات ملحوظة	ش 5	ش 10	ش 40	ش 80	ش 160
1/2	✔	✔	✔	✔
3/4	✔	✔	✔	✔
1	✔	✔	✔	✔
1.25	✔	✔	✔	✔	✔
1.5	✔	✔	✔	✔	✔
2	✔	✔	✔	✔	✔
2.5	✔	✔	✔	✔	✔
3	✔	✔	✔	✔	✔
3.5	✔	✔	✔	✔	✔
4	✔	✔	✔	✔	✔
5	✔	✔	✔	✔	✔
6	✔	✔	✔	✔	✔
8	✔	✔	✔	✔	✔
10	✔	✔	✔	✔	✔
12	✔	✔	✔	✔	✔
14	✔	✔	✔	✔	✔
16	✔	✔	✔	✔	✔
18	✔	✔	✔	✔	✔
20	✔	✔	✔	✔	✔
22	✔	✔	✔	✔
24	✔	✔	✔	✔

منتج التسامح أنابيب ASTM A139

الاختلافات المسموح بها في الأوزان والأبعاد	وزن يجب ألا يختلف وزن أي طول للأنبوب بأكثر من 10% عن الوزن المحدد. يجب ألا يختلف وزن أي طول للأنبوب أكثر من 5% تحت الوزن المحدد عندما يكون سمك الجدار المحدد 0.188 بوصة أو أقل أو أكثر من 5.5% عندما يكون سمك الجدار أكبر من 0.188 بوصة.
	سماكة يجب ألا يزيد الحد الأدنى لسمك الجدار في أي نقطة عن 12.5% تحت سمك الجدار الاسمي.
	محيط يجب أن يكون الأنبوب مستديرًا إلى حد كبير. يجب ألا يختلف المحيط الخارجي للأنبوب بأكثر من 1.0%، ولكن لا يتجاوز ¾ بوصة من المحيط الخارجي الاسمي بناءً على القطر المحدد، باستثناء أن محيط الأطراف يجب أن يكون بحجمه، إذا لزم الأمر، لتلبية متطلبات القسم 15.
	استقامة يجب أن يكون الأنبوب النهائي مستقيماً تجارياً. عند الرغبة في متطلبات استقامة محددة، يجب أن ينص الطلب على ذلك ويتم الاتفاق عليه بين المشتري والشركة المصنعة.
الأطوال	التسامح مع الأطوال المحددة هو ± ½².
الانتهاء من النهايات	يجب أن يتم تجهيز الأنابيب بزاوية قطع قدرها 90 درجة أو نهايات مشطوفة كما هو محدد. يجب إزالة جميع النتوءات الموجودة في نهايات الأنبوب. عندما يجب أن تكون أطراف الأنابيب مشطوفة من أجل اللحام، يجب أن تكون الأطراف مشطوفة من الخارج بزاوية قدرها 35 درجة مع تفاوت قدره ± 2½ درجة وبعرض وجه الجذر 1/16' ± 1/32' .
الانتهاء من الأنابيب	يُسمح بإصلاح العيوب الموجودة في جدار الأنبوب عن طريق اللحام القوسي اليدوي أو الآلي، بشرط ألا يتجاوز عمقها 33% من سمك الجدار المحدد. يتم إصلاح العيوب في اللحامات مثل العرق أو التسربات أو رفض القطعة حسب اختيار الشركة المصنعة. يجب إجراء الإصلاحات من هذا النوع عن طريق إزالة العيب بالكامل وتنظيف التجويف ومن ثم اللحام. يجب أن تخضع جميع الأنابيب التي تم إصلاحها للاختبار الهيدروستاتيكي.
عدد عينات اختبار الإنتاج	تصنع عينة واحدة من اختبار الشد الطولي من صلب كل حرارة أو جزء منها يستخدم في صناعة الأنابيب. يجب أخذ عينة اختبار لحام الإنتاج ذات المقطع المنخفض من طول الأنبوب من كل قطعة بطول 3000 قدم من الأنابيب، أو جزء منها، من كل حجم وسمك الجدار.
وضع العلامات	يجب أن يتم وضع علامة على كل قسم من الأنابيب بالعلامة المميزة للشركة المصنعة، ورقم المواصفات، ودرجة الأنبوب، وغيرها من العلامات إذا لزم الأمر وتم الاتفاق عليها بين المشتري والشركة المصنعة.

تطبيق المنتج لأنابيب ASTM A139

نقل السائل
الغاز
بخار
