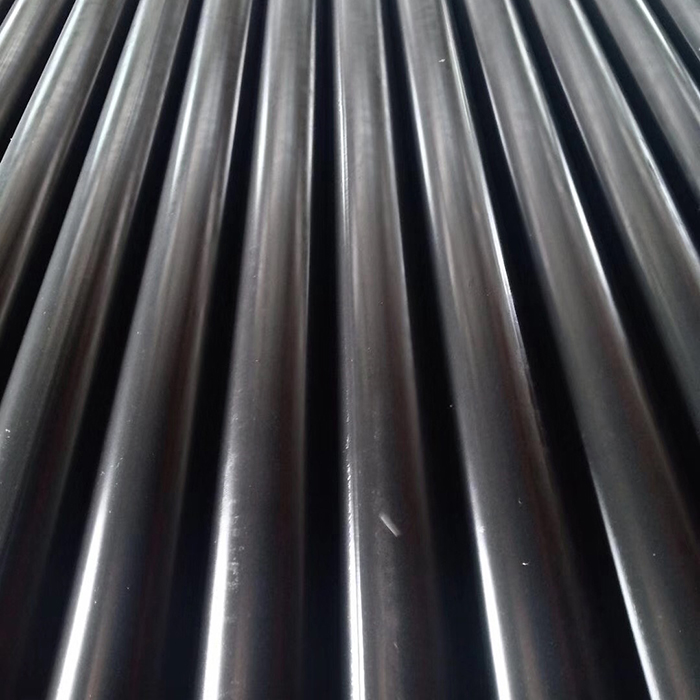

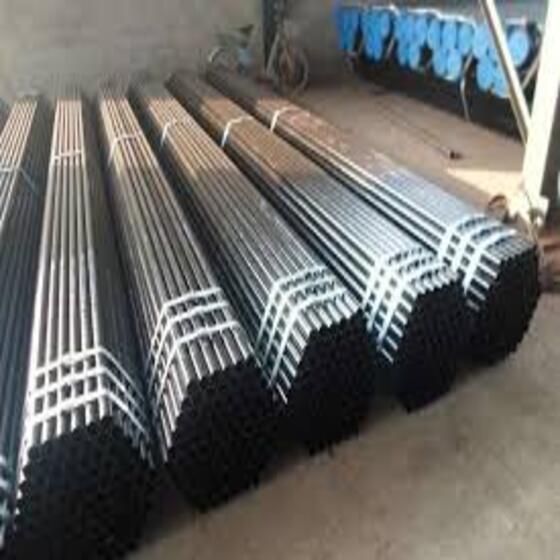

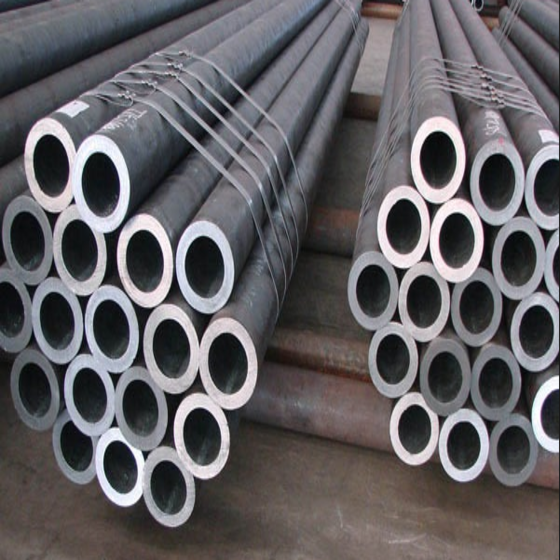

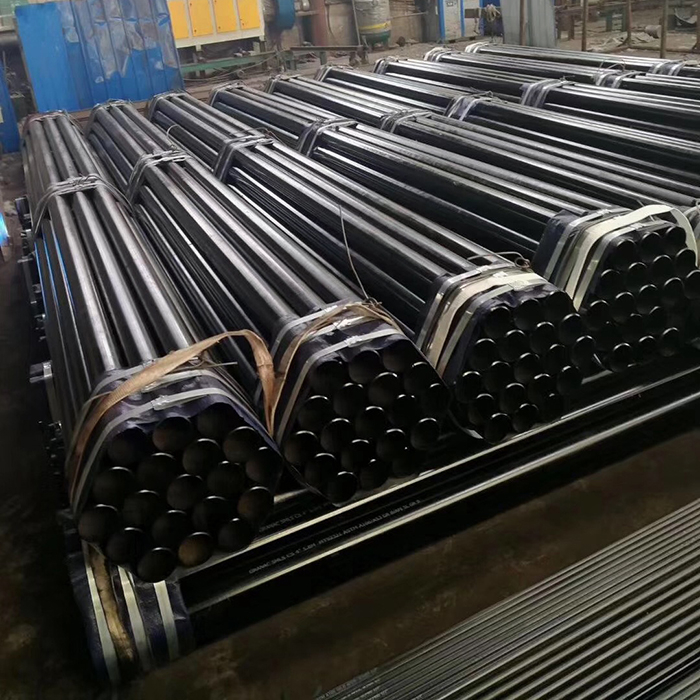

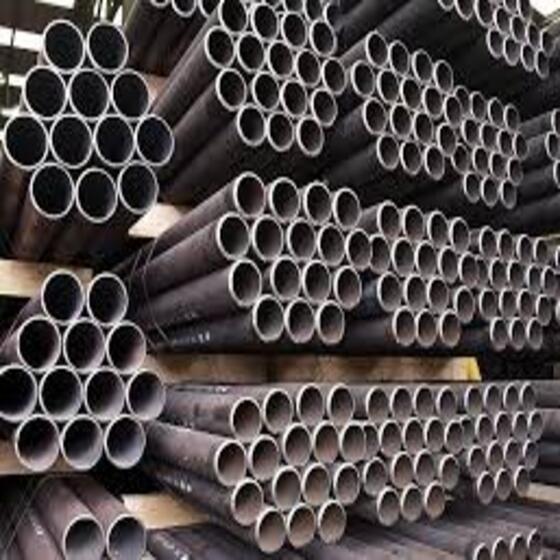

أنبوب جيس G3454

1. النوع: أنابيب السباكة، أنبوب G3454······

2. التطبيق: تسخين المياه، القناة، أنابيب السباكة، النفط، الغاز، الخ

3. OD: 13.7-914.4mm، WT: 1.0-30mm، L: 1-12m أو طلب العملاء

4. المعيار والصف: JIS G3454 STPG 370 / JIS G3454 STPG 410

5. النهاية: نهاية عادية، نهاية مشطوفة، محمية بغطاء بلاستيكي

6. التسليم: في غضون 10-30 يومًا ويعتمد على كمية طلبك
7. الدفع: TT، LC، الزراعة العضوية، D / P
8. التعبئة: مجمعة / بكميات كبيرة، أغطية بلاستيكية موصولة، مغلفة بورق مقاوم للماء

توافر الحالة:



احصل على عرض أسعار

ما هو أنبوب JIS G3455؟

تحدد هذه المواصفة القياسية الصناعية اليابانية أنابيب الفولاذ الكربوني، المشار إليها فيما يلي باسم 'الأنابيب'، المستخدمة لخدمة الضغط عند درجة حرارة قصوى تقريبية تبلغ 350 درجة مئوية. تكون أنابيب خدمة الضغط العالي من نوع JIS G3455. المعيار: جيس G3454 جيس G3455 جيس G3456 الاستخدامات القياسية الصناعية اليابانية: لنقل النفط والغاز والسوائل الأخرى.

الخواص الميكانيكية لأنبوب JIS G3454

درجة	خاصية الشد (N/mm²)	نقطة الخضوع أو قوة الخضوع (N/mm²)	استطالة (٪)
			لا. 11 عينة؛ لا. 12 عينة	لا. 5 عينة	لا. 4 عينة
			طولية	مستعرض	طولية	مستعرض
ستبج370	≥ 370	≥ 215	≥ 30	≥ 25	≥ 28	≥ 23
STPG410	≥ 410	≥ 245	≥ 25	≥ 20	≥ 24	≥ 19

ملحوظة:

بالنسبة لأنابيب الصلب الكربوني بسماكة أقل من 8 مم، نستخدم عينة رقم 12 أو رقم 5 لاختبار الشد. سيتم تقليل الحد الأدنى للاستطالة بنسبة 1.5% من القيمة الجدولية عندما يقل السمك بمقدار 1 مم. سيتم تقريب القيمة التي تم الحصول عليها إلى قيمة عددية وفقًا لـ JIS Z8401 (طريقة التقريب).

درجة	شكل العينة	الاستطالة تختلف باختلاف سمك الجدار. (%)
درجة	شكل العينة	>7-<8	>6-<7	>5-<6	>4-<5	>3-<4	>2-<3	>1-<2
ستبج370	رقم 12 عينة	30	28	27	26	24	22	21
ستبج370	عينة رقم 5	25	24	22	20	19	18	16
STPG410	رقم 12 عينة	25	24	22	20	19	18	16
STPG410	عينة رقم 5	20	18	17	16	14	12	11

التركيب الكيميائي لأنبوب JIS G3454

درجة	C	سي	من	P	S
ستبج370	≥ 0.25	≥ 0.35	0.30-0.90	≥ 0.040	≥ 0.040
STPG410	≥ 0.30	≥ 0.35	0.30-1.00	≥ 0.040	≥ 0.040

الانحراف المسموح به للقطر الخارجي وسمك الجدار JIS G3454

يكتب	الانحراف المسموح به للقطر الخارجي		الانحراف المسموح به لسمك الجدار
أنبوب فولاذي غير ملحوم يعمل على الساخن	≥ 40 أ	± 0.5 ملم	< 4 ملم	﹢0.6 مم 0.5
	≥ 30A ≥ 125A	± 1%
	150 أ	± 1.6 ملم
	≥ 200A	± 0.8%	≥ 4 مم	﹢15% ﹣12.5%
	بالنسبة إلى ≥350A، يمكننا القياس وفقًا للمحيط. الانحراف المسموح به هو ± 0.5%.
الأنابيب الفولاذية غير الملحومة العاملة على البارد والأنابيب الفولاذية الملحومة بالمقاومة الكهربائية	≥ 25 أ	± 0.03 ملم	< 3 مم ≥ 3 مم	± 0.3 ملم ± 10%
	≥ 32 أ	± 0.8%
	بالنسبة إلى ≥350A، يمكننا القياس وفقًا للمحيط. الانحراف المسموح به هو ± 0.5%.

ملحوظة:

عندما نقيس القطر الخارجي من خلال المحيط، يمكننا تحديده عن طريق تحويل قياس المحيط أو القيمة المقاسة إلى القطر الخارجي. كلاهما ينطبق على نفس التسامح (± 0.5٪).
بالنسبة للأجزاء التي تم إصلاحها، تأكد من أن تفاوت سمك الجدار يتوافق مع الجدول أعلاه. لا ينطبق تسامح القطر الخارجي على الطاولة.
يتم تنظيم مظهر أنابيب الفولاذ الكربوني المستخدمة تحت 350 درجة مئوية من خلال الأحكام التالية:
(1) يجب أن يكون أنبوب الفولاذ الكربوني مستقيماً وعملياً. يجب أن تكون نهاياتها متعامدة مع محور الأنبوب.
(2) يجب معالجة الجزء الداخلي والخارجي للأنبوب بشكل جيد دون أي عيوب ضارة.
حجم ووزن أنابيب الصلب الكربوني

على:

تحت:

الحجم الاسمي		القطر الخارجي (مم)	الصلب الكربوني	أنابيب الصلب الكربوني لخدمة الضغط
			أنابيب للعادية	(جيس جي 3454)
			الأنابيب
			(جيس G3452)	سمك الاسمي
A	B		سمك (مم)	Sch10	Sch20	Sch30	Sch40	Sch60	Sch80
6	1/8	10.5	2	–	–	–	1.7	2.2	2.4
8	1/4	13.8	2.3	–	–	–	2.2	2.4	3
10	3/8	17.3	2.3	–	–	–	2.3	2.8	3.2
15	1/2	21.7	2.8	–	–	–	2.8	3.2	3.7
20	3/4	27.2	2.8	–	–	–	2.9	3.4	3.9
25	1	34	3.2	–	–	–	3.4	3.9	4.5
32	1.1/4	42.7	3.5	–	–	–	3.6	4.5	4.9
40	1.1/2	48.6	3.5	–	–	–	3.7	4.5	5.1
50	2	60.5	3.8	–	3.2	–	3.9	4.9	5.5
65	2.1/2	76.3	4.2	–	4.5	–	5.2	6	7
80	3	89.1	4.2	–	4.5	–	5.5	6.6	7.6
90	3.1/2	101.6	4.2	–	4.5	–	5.7	7	8.1
100	4	114.3	4.5	–	4.9	–	6	7.1	8.6
125	5	139.8	4.5	–	5.1	–	6.6	8.1	9.5
150	6	165.2	5	–	5.5	–	7.1	9.3	11
200	8	216.3	5.8	–	6.4	7	8.2	10.3	12.7
250	10	267.4	6.6	–	6.4	7.8	9.3	12.7	15.1
300	12	318.5	6.9	–	6.4	8.4	10.3	14.3	17.4
350	14	355.6	7.9	6.4	7.9	9.5	11.1	15.1	19
400	16	406.4	7.9	6.4	7.9	9.5	12.7	16.7	21.4

الحجم الاسمي		القطر الخارجي (مم)	الصلب الكربوني	أنابيب الصلب الكربوني لخدمة الضغط
			أنابيب للعادية	(جيس جي 3454)
			الأنابيب
			(جيس G3452)	سمك الاسمي
A	B		سمك (مم)	Sch10	Sch20	Sch30	Sch40	Sch60	Sch80
6	1/8	10.5	2	–	–	–	1.7	2.2	2.4
8	1/4	13.8	2.3	–	–	–	2.2	2.4	3
10	3/8	17.3	2.3	–	–	–	2.3	2.8	3.2
15	1/2	21.7	2.8	–	–	–	2.8	3.2	3.7
20	3/4	27.2	2.8	–	–	–	2.9	3.4	3.9
25	1	34	3.2	–	–	–	3.4	3.9	4.5
32	1.1/4	42.7	3.5	–	–	–	3.6	4.5	4.9
40	1.1/2	48.6	3.5	–	–	–	3.7	4.5	5.1
50	2	60.5	3.8	–	3.2	–	3.9	4.9	5.5
65	2.1/2	76.3	4.2	–	4.5	–	5.2	6	7
80	3	89.1	4.2	–	4.5	–	5.5	6.6	7.6
90	3.1/2	101.6	4.2	–	4.5	–	5.7	7	8.1
100	4	114.3	4.5	–	4.9	–	6	7.1	8.6
125	5	139.8	4.5	–	5.1	–	6.6	8.1	9.5
150	6	165.2	5	–	5.5	–	7.1	9.3	11
200	8	216.3	5.8	–	6.4	7	8.2	10.3	12.7
250	10	267.4	6.6	–	6.4	7.8	9.3	12.7	15.1
300	12	318.5	6.9	–	6.4	8.4	10.3	14.3	17.4
350	14	355.6	7.9	6.4	7.9	9.5	11.1	15.1	19
400	16	406.4	7.9	6.4	7.9	9.5	12.7	16.7	21.4
